强大电声测试功能 OmniMic全功能全方向精准声学测试仪详解

来源:360汽车网      编辑:刘扬 2019-08-22 17:17    浏览量:12300

越来越多的汽车音响系统采用DSP数字音频处理技术,可以针对音响系统的配置,喇叭的安装位置和安装方式进行个性化的音频设置,从而获得发烧级的音质效果。DSP技术要求汽车音响改装技师们掌握电声知识,数字音频和音响原理等,并且对音响鉴赏与聆听有丰富的经验,最重要还有对音响系统的音频响应能够精准的分析与调校,这就要求汽车音响改装技师们能够熟练应用电声测试系统。在360汽车网测量室,应用的测试系统有如Audicotrol的3052,DM-RTA和SA-4140i等;也有实验室级的美国OmniMic全功能全方位的精准声学测试仪。

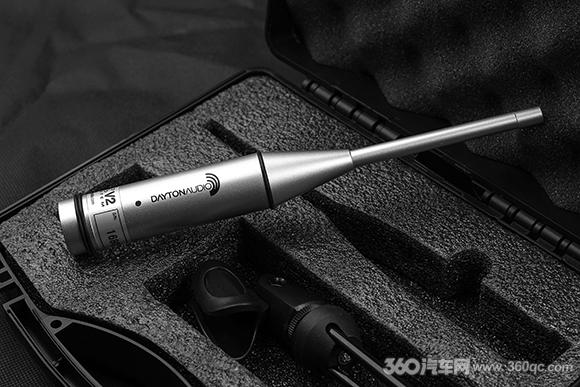

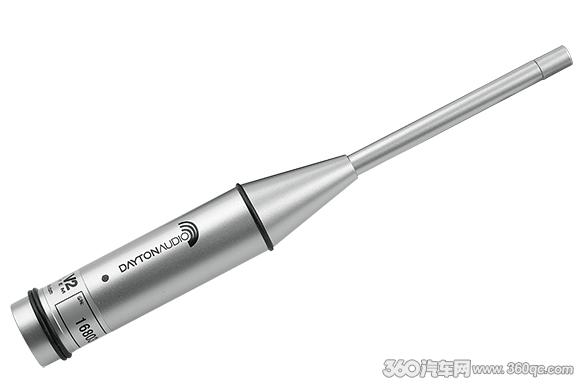

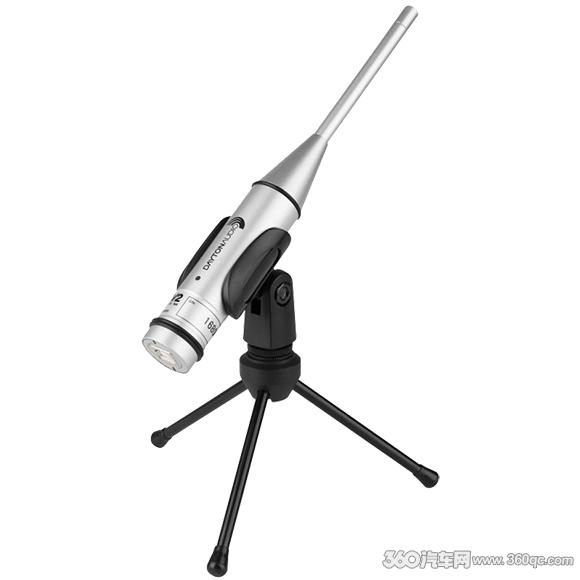

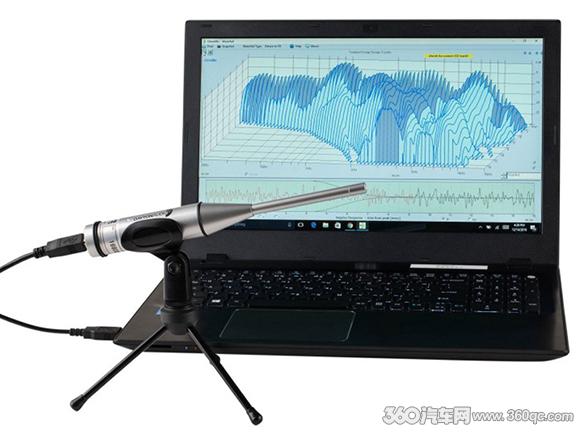

OmniMic是美国Dayton公司生产的,基于PC版专为电声工程师、音响调音师,汽车音响安装人员配备的全功能、全方向声学测试系统。OmniMic V2第二版全新的硬件,测量更精准,测试项目更全面,操作更加方便。

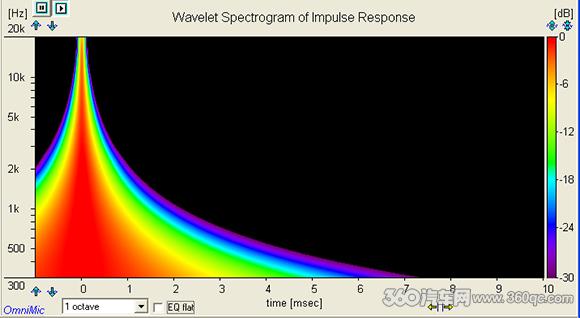

这款OmniMic测试仪器,从测试界面的内容可以看到,它可以测试频率响应最高精度达到1/96倍频程和Impulse脉冲响应;SPL声压和频谱和相位响应和脉冲响应同时可测;可用示波器功能查看各种复杂波形;可测谐波失真:二次、三次、四次、五次谐波失真和总谐波失真;可以测试房间的反射与RT60混响时间测试;低频衰减功能可以定义房间模式,辅助确定低音的正确摆放位置。所有的测量曲线可以存储和高用,并相加运算,因此可以精准测试喇叭的时间延时差(相位差),还可以检测音响系统在时域响应从而得出喇叭的瀑布图,指向性曲线等。

OmniMic常用测试功能详解

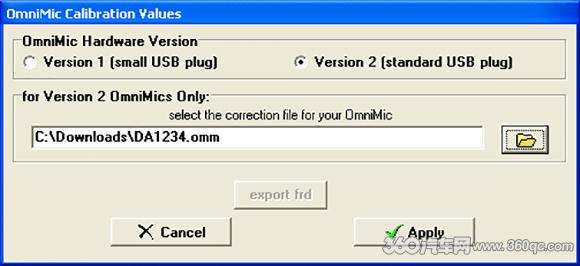

OmniMic测试系统为了达到精准的测试,所有测试麦克风都有校准文件,在连接好系统后,安装系统软件时,将自动要求配置麦克风的文件,直接输入麦克风序号,并确保电脑联网,OmniMic自动将麦克风校准文件载入。你也可以从菜单中的Config配置里查看Mic的编号。

使用OmniMic测试音响系统的频率响应和脉冲响应时,要注意的是为了使测试更为精准,OmniMic提供了两种测试信号:Sine sweep正弦波信号和Pseudo-noise伪噪声测试信号。OmniMic附带的测试曲目中包含这些信号,音响系统重播对比后可以获得精准的测试结果。需要注意的是,Pseudo-noise伪噪声测试信号有点类似于粉红噪声,但OmniMic软件自带的这些信号在时域和频域上和测试系统完全吻合,因此有更加精确的测试结果。

尽管两种测试信号都可以测试频率响应,但Sine sweep正弦波信号更加精准,特别是在中高频部分;Pseudo-noise伪噪声测试信号由于在高频部分的时钟误差,在整个频率段只能粗略测试。

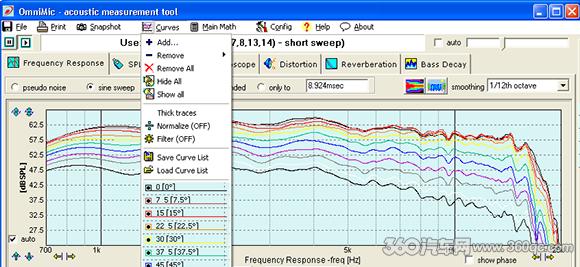

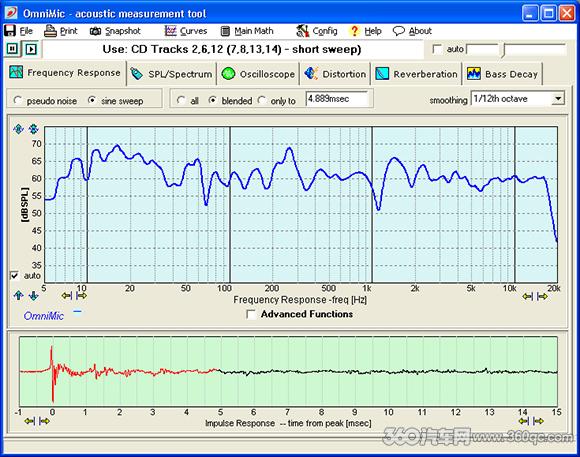

频率响应测试:OmniMic的第1个按钮功能是频率响应测试,正中间是频率响应曲线图,下方是脉冲响应图。频率响应测试时注意选择的测试信号;在选择时域窗口时有三个选项:all(包含测试空间的混响与反射,也就是整个脉冲响应),only to(用于测试时去除反射,这时只测试喇叭的响应,而把测试空间的反射滤除,可以将第一反射声后的脉冲响应全部去掉而获得最真实的喇叭响应),blended(有点类似于only to选项,它可以减少空间的混响而又获得较低频率的频谱测试)。

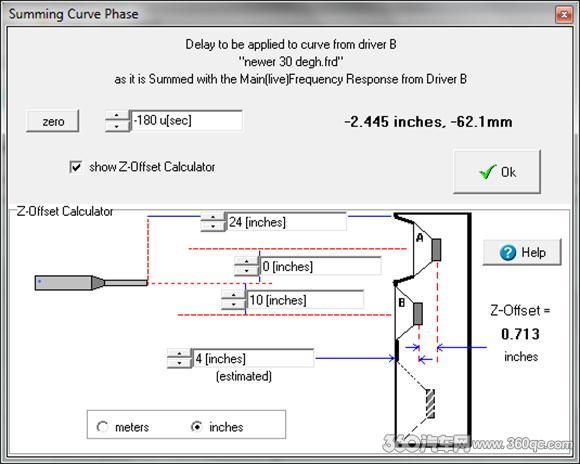

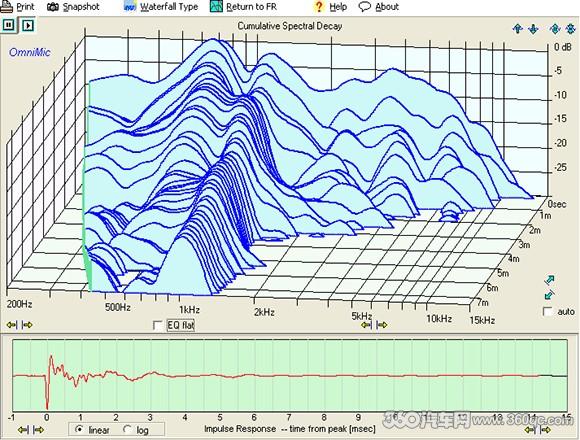

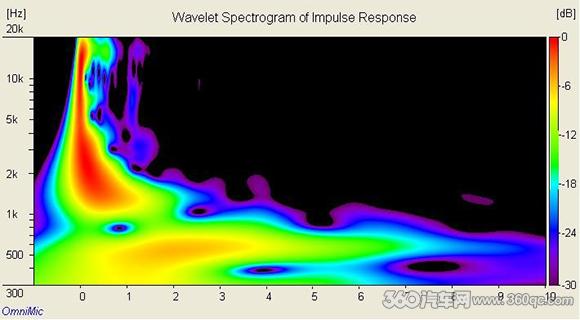

最右边的Smoothing平均可以设置测试的精度值,最高可以1/96倍频程,一般可以采用1/12倍频程。在频率测试部分,还可以查看喇叭的相位曲线,累积频谱衰减图以及喇叭的时间能量曲线(可以看喇叭的安装稳固和声学环境的谐振)等。测试好的频率响应曲线可以储存起来,计权平均或直接平均。还可以用来作为音响系统的分频器测试,精准测试与计算时间延时处理等。

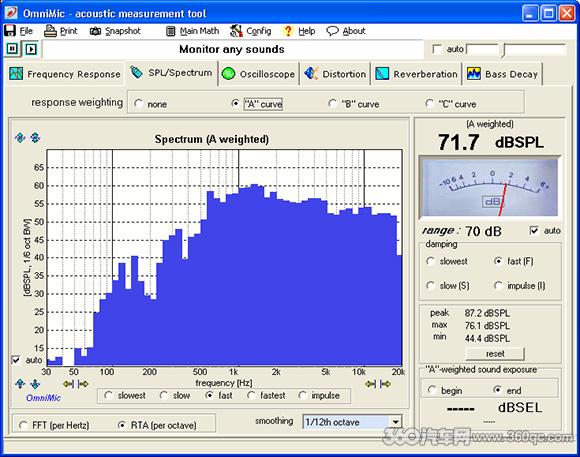

SPL声压和Spectrum频谱:OmniMic可以测试音响系统平均声压和峰值声压,还可以显示声压值所在频率。声压的测试可以选择脉冲、快速、缓慢或最慢;可以读取最大和最小的声压值以及通守计权方式测出来的声压值等。注意不要使用这个Spectrum功能来测试频率响应曲线,因为第一个更为精准。

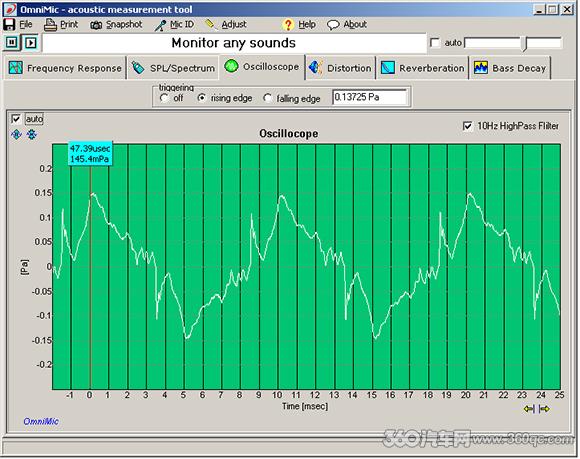

Oscilloscope示波器功能:OmniMic的示波器功能,可用来查看各种声波的响应。可以查看音乐、人声等喇叭发出来的各种声波的响应,它可以用来测试每个频率点的声压响应,而查看响度。

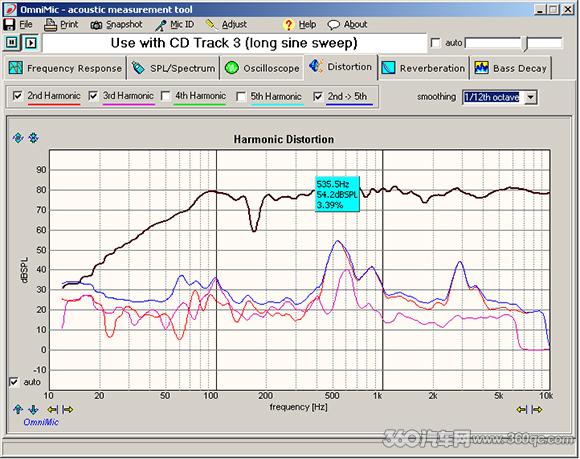

Harmonic Distortion谐波失真:OmniMic可以测试谐波失真,这时注意要使用测试曲目中的第3首、第9首或第15首的“长时间正弦波扫频信号”,用其它信号测试不准确。测试可以分别显示2、3、4、5次谐波失真和总谐波失真等。

Reverberation混响:OmniMic的混响测试可以测试声学环境的混响时间和谐振响度等,可以测试环境的RT60,即衰减60dB后所需要的时间等。

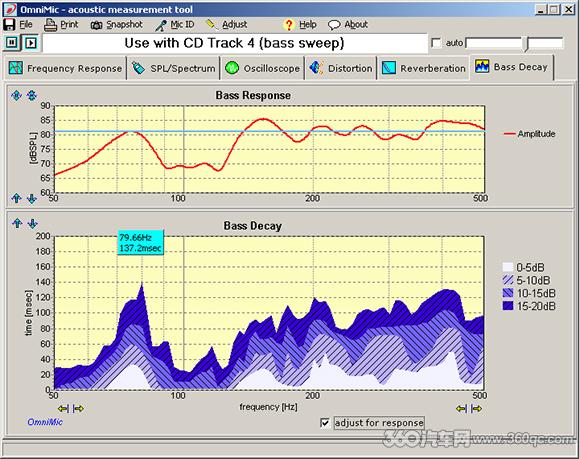

Bass Decay低音衰减:用于测试与分析测试环境的低频驻波。这个测试内容只能使用bass sweep(第4首、第10首、第16首)。当音乐的低频某频点已结束,但由于环境的影响使其驻波存在,因此会有驻波存在。某些环境还会因为这个频率而引起共振,因此可以测试出频率点。因此这个功能特别适用于测试汽车音响的低频响应与低频共振等。

OminiMic测试曲目详解

OmniMic的强大在于有精心设计的测试曲目,使仪器能做到测试精,主要曲目有单点纯音扫频测试;低频测试;左右声道独立纯音测试信号;左右声道独立50Hz电压值测试,以便测量功率放大器的增益。

测试曲目1: Monophonic Pseudo-noise sequence 单声道伪噪声信号

测试曲目2: Monophonic Short Sine Sweep 单声道短的正弦波扫频信号

测试曲目3: Monophonic Long Sine Sweep 单声道长的正弦波扫频信号

测试曲目4: Monophonic Bass Sweep 单声道低频信号

测试曲目5: Left Channel, Pseudo-noise sequence 左声道伪噪声信号

测试曲目6: Left Channel, Short Sine Sweep 左声道短的正弦波扫频信号

测试曲目7: Left Channel, Short Sine Sweep, bass removed 左声道短的正弦波扫频信号,没有低频

测试曲目8: Left Channel, Short Sine Sweep, bass and midrange removed 左声道短的正弦波扫频信号,没有低频和中频

测试曲目9: Left Channel, Long Sine Sweep 左声道长的正弦波扫频信号

测试曲目10: Left Channel, Bass Sweep 左声道低频信号

测试曲目11: Right Channel, Pseudo-noise sequence右声道伪噪声信号

测试曲目12: Right Channel, Short Sine Sweep 右声道短的正弦波扫频信号

测试曲目13: Right Channel, Short Sine Sweep, bass removed 右声道短的正弦波扫频信号,没有低频

测试曲目14: Right Channel, Short Sine Sweep, bass and midrange removed 右声道短的正弦波扫频信号,没有低频和中频

测试曲目15: Right Channel, Long Sine Sweep 右声道长的正弦波扫频信号

测试曲目16: Right Channel, Bass Sweep 右声道低频信号

测试曲目17: Warning 警告提示

测试曲目18: Left Channel, 50 Hertz Tone for voltage measurement 左声道50Hz测试电压用信号

测试曲目19: Right Channel, 50 Hertz Tone for voltage measurement 右声道50Hz测试电压用信号
