玩转DM-RTA多功能频谱测试仪:五合一音响测试工具

来源:360汽车网      编辑:刘扬 2019-03-22 17:05    浏览量:12257

音响是一个系统工程,它包括音源主机,前级信号处理,和不同的功率放大器来推动喇叭、低音炮等。音响系统里的每件器材都要在正确的调试范围内或工作状态下工作,才能确保音响系统所还原出来的音乐的准确性和保真度;如喇叭要极性正确,音源主机和功率放大器信号衔接良好,数字信号的处理,这都需要专业的工具测试和专业的技能。特别是在汽车音响里,功率放大器的路数更多,音响系统较为复杂,音频处理融入了多元的音源信号输入,DSP数字音频处理,在器材功能设定和系统调校时,更加需要专业的测试工具来检测每件器材的工作状态。在2018年底,美国Audiocontrol正式推出DM-RTA多功能频谱测试仪,就是针对音响系统的测试工具。

汽车音响行业,许多人对Audiocontrol品牌的认知可能是这个品牌的RTA测试仪SA-3052,许多汽车音响改装店都用3052来测试RTA实时频谱分析,还有许多赛事组织用3052来测试音响系统的SPL声压。Audiocontrol其实还有许多其它产品,如直接用手机APP测试RTA的SA-4100,汽车音响和家用音响的功率放大器,前级处理器等。DM-RTA这款多功能频谱测试仪,是Audiocontrol最新推出的专业级的测试工具,结合DM-RTA的软件应用,DM-RTA可用于汽车音响,游艇音响或家用音响的系统测试和检查。

DM-RTA多功能频谱测试仪,其实不仅仅是一款RTA实时频谱分析仪,它包括有五个功能模组:数字电压表,RTA实时频谱分析,SPL声压计,极性检测仪和全功能的示波器等功能。它可以通过USB线连接到个人电脑上的DM-RTA APP软件应用,也可以通过蓝牙模块附件,通过蓝牙连接,用手机APP直接检测与应用。

从功能上来说,DM-RTA可以说能够测试各种音频类的信号,如平衡式输入信号、RCA低电平信号,高电平喇叭输入信号(最高可达400W)。DM-RTA可以产生正弦波、粉红噪声和方波信号,可以RCA低电平输出,以及数字音频信号输出,因此可以检测DSP数字音频处理器,功放,音源主机以及喇叭的极性等等。而且DM-RTA还内置电源,充电后可以连续工作5小时以上,适合各种不同场景的使用。

从DM-RTA的正上方来看,最上面是三个指示灯,分别是Power开机电源指示灯,Charge充电状态指示灯,USB软件连接指示灯。正中央从左至右分别是:Mic麦克风连接的三针卡农插头,下方有一个48V幻像电源指示灯,有些测试麦克风需要电源供应,要在软件界面打开麦克风幻像电源供电才能测试。第二个是Balanced/line平衡式低电平信号的输入和输出,这个6.35mm的插头通常是专业级音响器材的连接头。第三个是Unbalanced/line非平衡式低电平信号的输入与输出,这是汽车音响里最为常见的RCA低电平信号的输入与输出。第四个是数字音频信号的输出,它有光纤、同轴和USB三种连接方式。

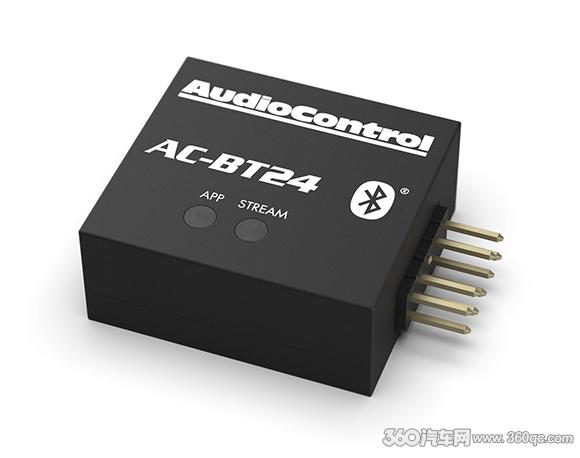

最下面一排从左至右是:第一个是Option port备用连接口,可用于连接其它配件如Audiocontrol的蓝牙模块AC-BT24,使之可以用手机的DM-RTA的APP应用,通过蓝牙连接DM-RTA来测试。第二个是Speaker Level高电平喇叭信号输入,可以直接连接功率放大器的喇叭输出端,来测试功放的输出不失真等。第三个Level是调节输出信号电平,也可以按下切换到频率Hz数值,旋转以应用不同频率的测试信号输出来检测器材。

从连接线和功能的设置可以看到,DM-RTA产生的测试信号,通过三种不同的输出方式(平衡式输出,RCA输出,数字信号输出),输出给被测试器材(喇叭、功放、数字音频处理器),再通过麦克风信号拾取(喇叭测试)、或低电平信号输入(前级信号处理测试)、或高电平信号输入(功放测试)而获得测试结果(频谱分析、相位测试、电压测试、波形测试)。

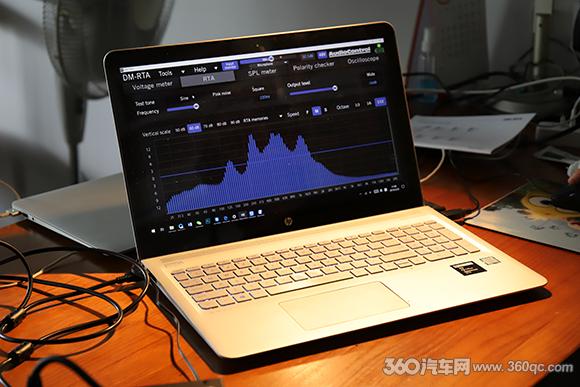

打开DM-RTA的APP软件应用,手机版的和电脑版的完全一样。从软件的界面来看,DM-RTA的五大主要测试功能:Voltage meter电压表、RTA实时频谱分析、SPL meter声压计、Polarity checker极性测试和Oscilloscope示波器,分别点击可以看到独自的界面。最上层的Tools工具,可以更新固件或软件,也可以为测试电压值时校准。Input Monitor是输入信号的监测,Input Level可以调节在测试RTA,SPL或极性测试时的输入信号电平值;下方选择的输入方式是系统定义的不同的输入方式和电平值,DM-RTA在用于不同的测试时所设定的输入方式不一样。48V是为测试麦克风提供的幻像电源供应,有些麦克风需要电源供应,这时应按下48V,这时DM-RTA测试仪的Mic麦克风处48V红灯会亮。但请注意,有些麦克风不需要幻像电源,这时点开会烧毁麦克风。最右上角的绿色灯显示DM-RTA仪器和软件连接良好。

Voltage meter电压表

可选用的测试信号为Sine正弦波,Pink noise粉红噪声,Square方波,正弦波和方波的频率可以通过滑块或数值输入,也可以按下DM-RTA的Level旋钮选择。输出电平值可以调节也可以关闭。最下方显示为测试的电压值。需要注意的是,DM-RTA是单路的测试方式,因此在测试左右声道的信号时,应只测试一路信号,否则所测试的结果是左右两声道之和。

RTA实时频谱分析

RTA的频谱测试通常用于测试器材的频率响应,可以用麦克风测试喇叭的实时频谱响应、也可以测试功放或DSP处理器的频谱响应,测试信号通常为粉红噪声。频谱图表的垂直刻度可以从50-90dB选择;并可以在RTA Memories处存储或调用测试的结果;测试的速度F快、M中和S慢三档可选。频谱测试的精度可以为1/3,1/6,和1/12倍频程。

SPL meter声压计

测试声压可以选用不同的测试信号,但在测试时要先选对测试麦克风,DM-RTA预设了测试的麦克风CM-20,CM-10和精密仪器级C550H麦克风,如果不是这三类要选择Others其它。测试的速度F快、M中和S慢三档可选。按下Hold可以记下当下所测数值。

Polarity checker极性测试

DM-RTA的极性测试方式很简单,连接好麦克风好,将输出信号连接到音响系统中,然后按下开始测试,“+”表现你的喇叭极性是正确的,“-”则表示喇叭的极性有问题需要调整。Signal Quality是指麦克风接收信号的品质,如果信号太弱则显示为Poor,这时需要调节麦克风的输入电平值以显示为Good。

Oscilloscope示波器

示波器功能可用于用各种不同测试信号来测试音响器材,以更好的设定器材的输入和输出。例如可以测试功率放大器的输出是否有失真,功率放大器的瞬态响应等等。示波器可用三种不同的测试信号,显示部分可以调节每格时间值,还可以调节垂直方向的每格伏特值。
